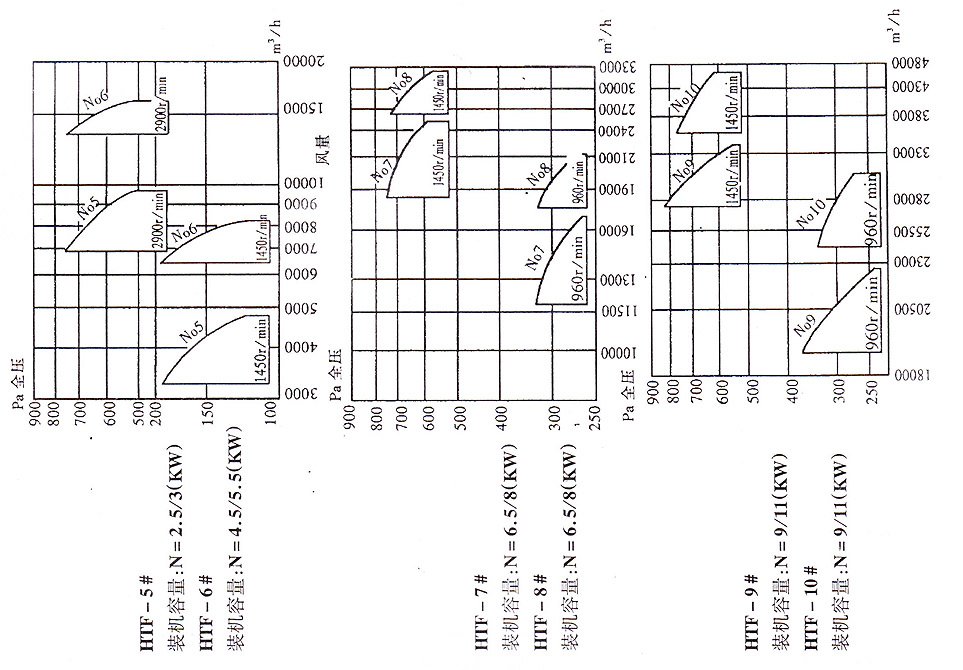

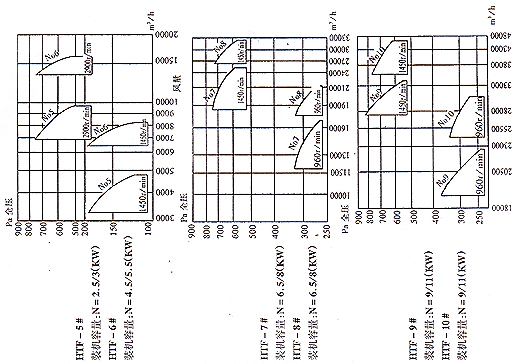

HIT系列消防高温排烟专用风机 | | |
|
六、HTF-Ⅱ型(双速)消防排烟风机电气控制说明
本电气控制箱电源为三相电线制供电,三相电源接自动空气开关进线侧,零线接在接线座标有○的引线处,装设的自动空气开关,作电气过流及短路保护,RJ热继电器用低速过载保护。
用户在平常通风时可作低速运行,按下绿色起动纽、接触器C接通风机做低速运行,也可作远距离控制,接线座中,6#、7#、8#线为远距离控制线,如用户用远距离控制可把接线座中6#、7#线短接线去掉,用户不用远距离控制就不要引线。
高速动行分为自动、手动二种方式,手动:可按下黄色起动纽,接触器C2、C3动作接通风机高速运行。自动:箱内装设ZJ微型继电器作火警时高速自动控制,虚线内J的电接点2#线、12#线,有用户安装在控制中心的排烟微动开关常开触电,当发现火警时,打开排烟阀常开触点闭合自动切断,低速转换成高速运行。17#、15#线为控制中心高速信号指示,16#、17#线为控制中心低速信号指示。
如用户不需要自动控制和远距离控制,引线就不要连接,不影响手动控制。 |

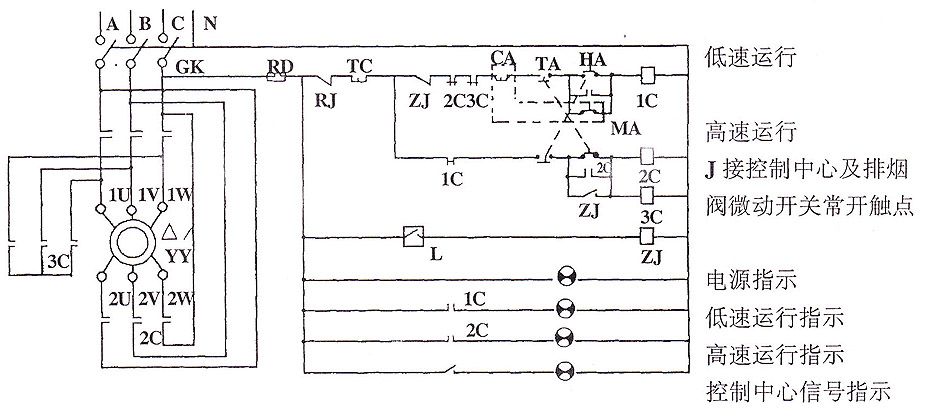

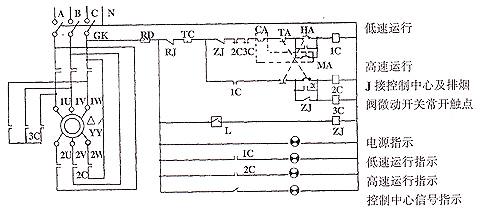

七、HTF-Ⅱ型(双速)消防排烟风机电路控制原理图 |
|
